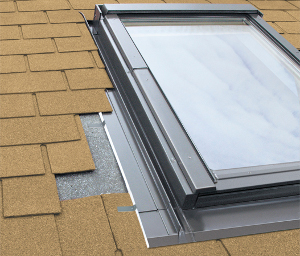

Inddækninger til flade tagmaterialer (ESV, ESJ, ELV)
ESV-, ESJ- og ELV-inddækninger er beregnet til montering af ovenlysvinduer i tage med flade tagmaterialer såsom tagpap, bitumen og klinker med en materialetykkelse på op til 10 mm (2 × 5 mm). Inddækningerne anvendes til individuelle vinduer i tagfladen.
Inddækningerne kan også anvendes til vinduer, der monteres i kombinationer af to eller flere vinduer:
- ESV passer til et ovenlysvindue placeret vertikalt, horisontalt og i grupper
- ESJ passer til ovenlysvinduer placeret udelukkende i en horisontal kombination
- ELV (standard i Danmark) passer til typiske danske tagkonstruktioner med skifertag og paptag
Disse inddækninger gør det muligt at montere vinduet i to forskellige monteringsdybder i tagkonstruktionen: V (0 cm) og J (–3 cm).
Kan anvendes på tage med hældninger fra 15° til 90° (ESV, ELV) og fra 20° til 90° (ESJ).
Inddækningens sammensætning
Inddækningen består af fire grundlæggende elementer. Den nederste del har en plastmåtte limet på undersiden. Dette gør det muligt for inddækningen at klæbe fast til tagbelægningen, hvilket sikrer en pæn pasform.
Vertikal og horisontal tværsektion for et standard vippevindue monteret med en ESJ inddækning:
1 — topdelen af inddækningen
2 — bunddelen af inddækningen
3 — sidelister
4 — aluminiums-strips for at fastsikre inddækningen
